压力传感器，关键零部件分析仿真

——从咖啡机到工业变送器，精准测量的背后

在我们日常生活中，压力传感器无处不在。无论是全自动咖啡机中那一杯香浓的萃取，还是工业现场中高精度的压力变送器，背后都离不开一颗稳定、可靠的压力传感器。

而要实现这种“稳定”与“可靠”，离不开对关键零部件的精细设计、材料选型与仿真分析。

一、压力传感器的“心脏”：MEMS芯片

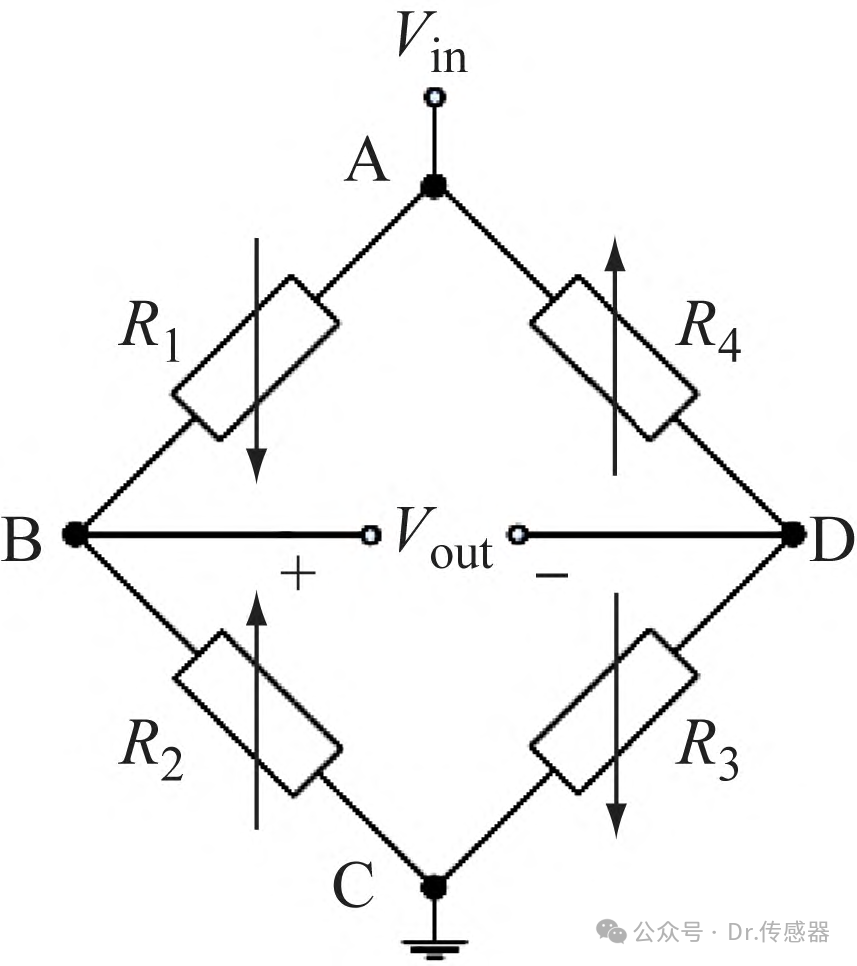

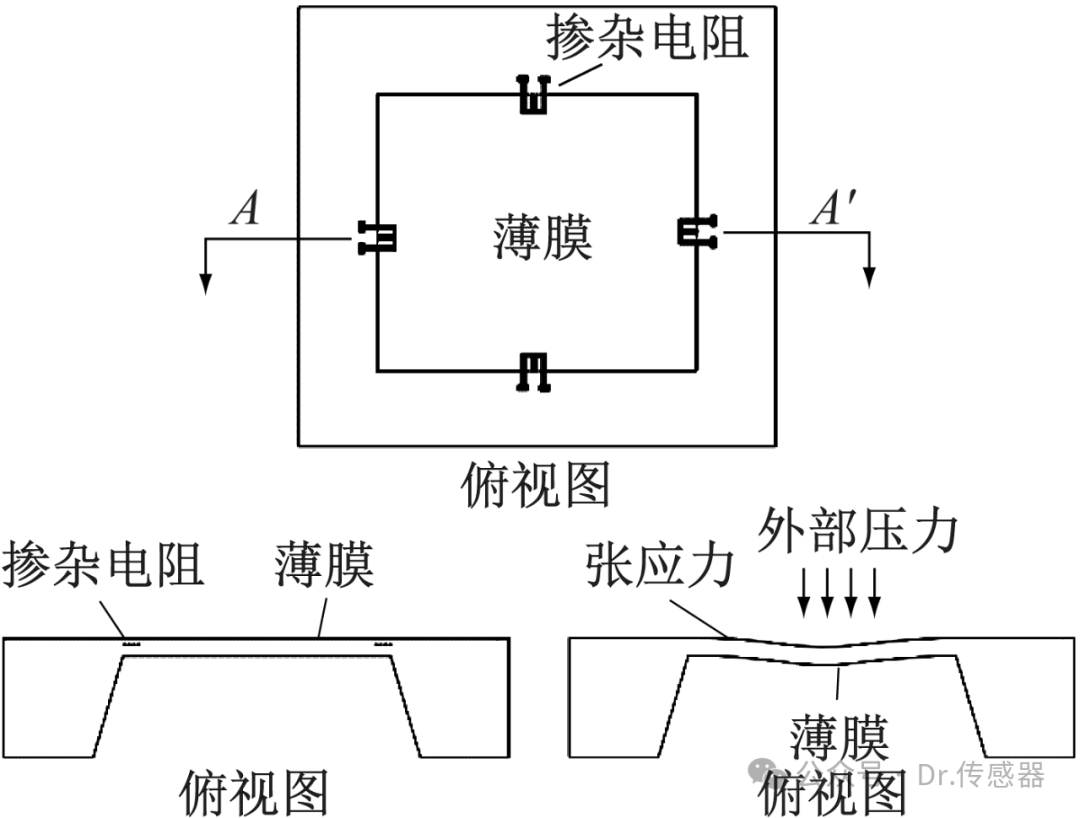

MEMS（微机电系统）芯片是压力传感器的核心，其工作原理基于硅压阻效应：当硅膜片受到压力发生微应变时，其上的压敏电阻电阻值发生变化，通过惠斯通电桥输出信号，实现对压力的精确测量。

关键技术挑战：

• 温度漂移：必须通过电桥设计与温度补偿算法抑制温漂

• 芯片选择：国产芯片与进口芯片在稳定性上仍存在差距

• 结构仿真：通过仿真分析膜片应力分布，优化应变区布局

二、关键结构部件分析与仿真

1. 波纹膜片：压力的“第一道门”

波纹膜片直接接触介质，负责将外部压力传递至内部硅油，再传递至MEMS芯片。

设计要点：

材料需具备抗腐蚀、高弹性、低蠕变等特性

波纹形状（如深度、波距、外形因子）影响线性度与灵敏度

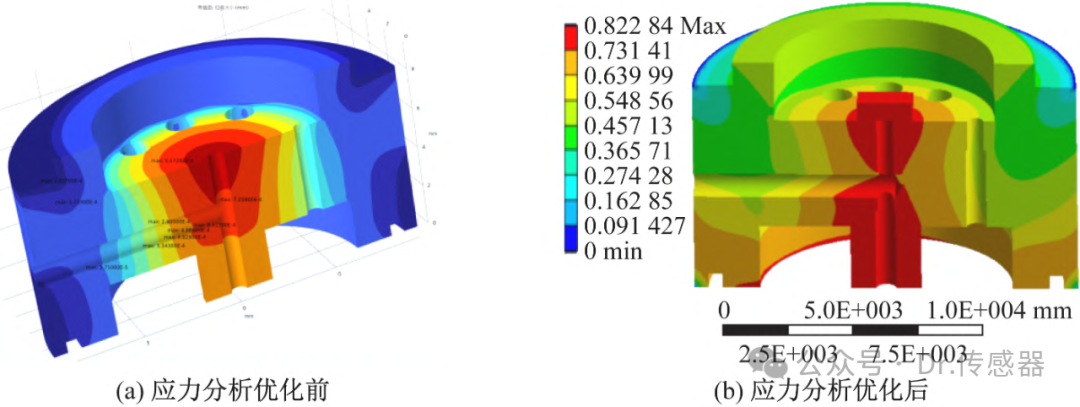

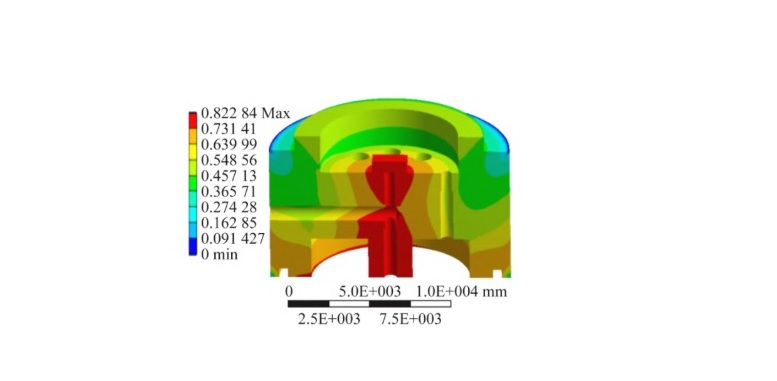

通过有限元仿真优化应力分布，避免局部过载

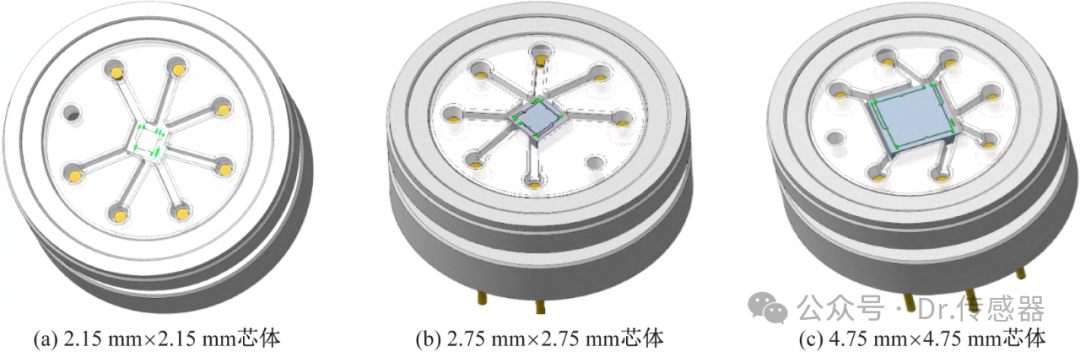

2. 陶瓷基板：芯片的“安身之所”

陶瓷基板承载MEMS芯片，并压缩充油空间，减少硅油热胀冷缩带来的附加应力。

设计要求：

热膨胀系数需与芯片、基座匹配

高绝缘性、高导热性

结构仿真优化厚度与沟槽设计，提升整体稳定性

3. 硅油与粘片胶：传递与固定的“纽带”

硅油：作为不可压缩介质，等静压传递压力。需具备低黏度、低热膨胀系数、高化学稳定性。

粘片胶：粘接芯片与陶瓷，影响热传导与机械应力。需高导热、低固化应力、优良的长期稳定性。

仿真分析内容：

热力耦合仿真，分析胶层在不同温度下的应力分布

优化胶层厚度与固化工艺，提升传感器温度适应性

三、工艺制造：从设计到实物的桥梁

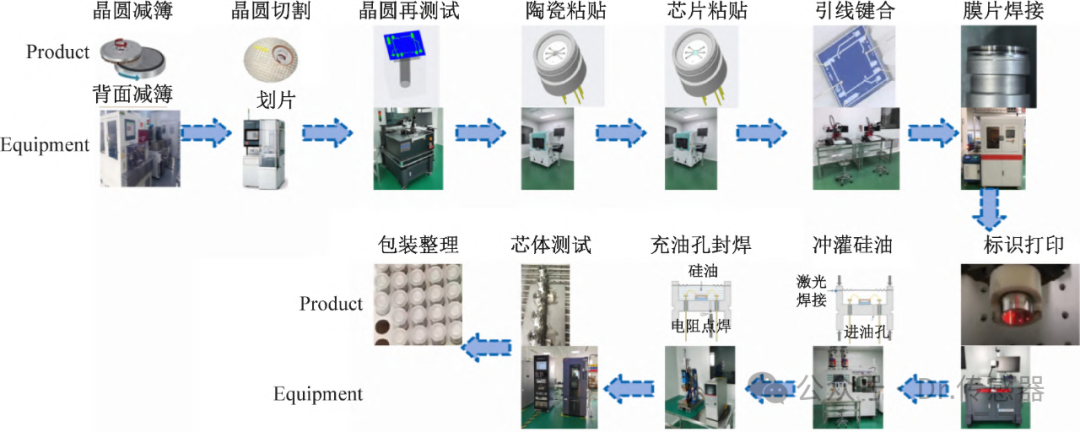

MEMS传感器的制造流程复杂，包括：

• 1. 晶圆减薄与切割

• 2. 芯片粘贴与引线键合

• 3. 膜片焊接与充灌硅油

• 4. 封焊与性能测试

工艺挑战：

成品率提升（如初期成品率仅33%，优化后提升至75%）

充油一致性、键合强度、密封可靠性

四、测试验证：数据说话

通过对样机进行多轮测试，MEMS压力传感器可实现：

非线性误差：0.016%

准确度：0.029%

这些指标已能满足工业级高精度压力变送器的要求，为国产化替代与技术升级提供了有力支撑。

五、结语：仿真，是设计的“眼睛”

从一杯咖啡的萃取压力，到深海UUV的深度控制，再到工业流程中的压力监测，压力传感器的性能离不开每一个零部件的精细设计与仿真验证。

仿真不仅是设计的验证工具，更是性能优化、成本控制与可靠性提升的核心手段。
