KFV63 型涡街流量计

产品特点

      •无磨损易维护，气液通用免调试，精准测流更省心

      •多姿态安装适配全场景，抗振抗扰，瞬时累计流量同屏

      •低耗大屏显数据，宽量程小损压，工业测流优选之选

      •数字滤波抗干扰，无运动部件更耐用，流量监测稳定可靠

产品概述

       KFV63 型涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。广泛应用于石油，化工，冶金，食品，供热，电力等行业，对液体、气体、蒸汽的流量进行检测和计量。

性能指标

       测量介质：液体、气体、蒸汽

        介质温度：常温-40℃～80℃、高温 280℃

       介质压力：1.0MPa、1.6MPa、2.5MPa～32MPa

       基本误差：满管式：±0.5%、±1.0%、±1.5%

       插  入  式：±2.5%

       量  程  比：1∶10 1∶20（液体）

       流速范围 液体(水)：0.7m/s～7m/s

       气       体：5m/s～70m/s

       蒸       汽：4m/s～70m/s

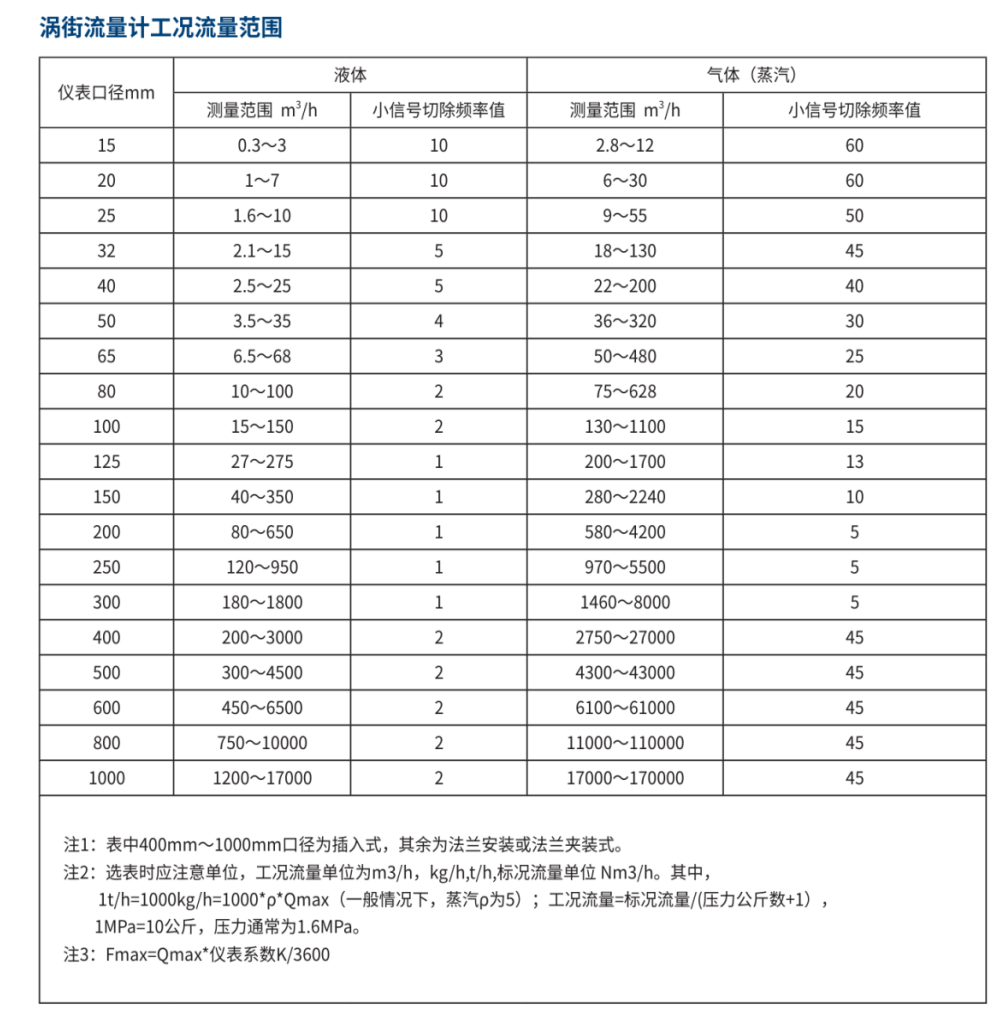

       口径 N(mm)

       满  管  式：15、25、(32)、45、50(65)、80、100、(125)、150、200、250、300

       插  入  式：300～2000

       雷  诺  数：Re＞4000

       阻力系数：满管式：Cd≤2.4，插入式阻力损失忽略不计

       环境温度：非防爆场所：-40℃～55℃，防爆场所：-20℃～55℃

       直流供电：+24VDC 现场数显；电池供电+3.6V,可维持 2～3 年

       输出信号：频率脉冲信号：1Hz～2600Hz，低电平≤1V，高电平≥5V，

       变  送  器：两线制 4mA～20mA DC

       材 质：1Cr18Ni9Ti

外形结构（单位：mm）

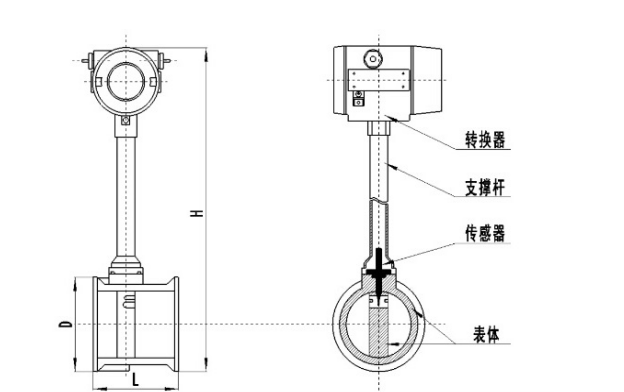

      法兰夹持式结构图

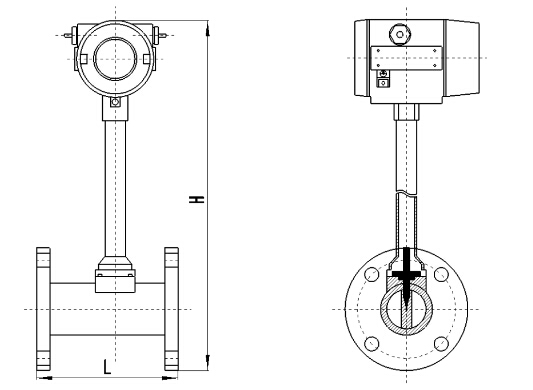

   法兰连接式结构图

安装要求

      1、传感器既可在直管道上安装，也可在水平或倾斜管道上安装，但要求二电极的中心

            连线处于水平状态。

      2、介质在安装位置应该满管流动，避免不满管及气体附着在电极上。

安装事项

      1、涡街流量计专用法兰与直管段焊接时请勿携带传感器焊接；

      2、安装时应使传感器的流向标志与管道内流体流向一致；

      3、传感器安装前，法兰凹槽内必须放好密封圈。压力和温度测量点的位置，取压点在

            传感器下游 3～5DN 处，测温点在下游 5～8DN 处；

      4、涡街流量计测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来

      5、连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的干扰场合。绝对不允许与高 压电缆一起敷设，屏蔽电缆             要尽量缩短，并且不得盘卷，以减少分布电感，长度不应超过 200 米；

      6、安装传感器前，管道必须进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道必须充满被测              液体，防止气泡的干扰。

选型提示

      1、选型时请注意按照我公司选型指导书选出准确的型号。

      2、被测介质要与产品与介质相接触的部分相兼容。

      3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。

本公司向用户承诺，本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存 在任何缺陷。从仪表购买之日起开始计算，在质保期内，若收到用户关于此类缺陷的通知， 本公司对确实有缺陷的产品实行无条件免费维修或免费更换。
