KLS56型液位变送器

产品特点

  ·极低功耗（仅适用于 RS485 输出）、宽温工作

  ·超强密封性及介质兼容性

  ·多种输出方式可选

  ·带螺纹，可用于测量体底部侧装

  ·带磁吸式导水头，可用于移动罐体

  ·船级社认证（阻燃电缆）

  ·防爆认证

产品概述

       KLS56型液位变送器是我司研制的一款全焊接、投入式液位变送器。产品由长期稳定可靠的压阻式传感器、专用数字补偿电路和高强度不锈钢壳体组成。多种耐腐及密封材料可选，为持续的液位监测系统及自动控制系统提供了有效的解决方案。该产品集多种船用认证、防爆认证于一身，能同时适用对耐腐性能、防护性能或防爆性能有较高要求的造船、深井液位、煤层气、油罐罐体以及化学品罐体液位监测等场景。

性能指标

       量       程：液位测量：0mH2O~2mH2O…200mH2O   压力测量：0kPa~20kPa...35MPa

       压力类型：表压型 、绝压型 、密封表压型

       过      压：≤ 2 倍满量程压力

       精      度：±1%FS、±0.5%FS、±0.25%FS

      长期稳定性：≤ ±0.25％ FS/ 年

      补偿温度：-10℃ ~60℃

      工作温度：-30℃ ~80℃

      振       动：20g，20Hz~2000Hz         冲击：20g，11ms

      供电电源：12V~28V DC（二线制）、15V~28V DC（三线制）、3.6V~28V DC（四线制）

      输出信号：{4～20mADC(二线制)}、{5V~28V DC、5V~10V DC、3.2V~5V DC(三线制)}、{RS485,  MODBUS_RTU 通讯协议，带温度输出 (R8)（四线制）}

      绝      缘：20MΩ@500V DC

      负载电阻：{≤（U-12）/0.02(Ω)二线制}、≥ 10kΩ（三线制）、RS485总线可挂接 99个设备

      防护等级：IP68

      重       量：≤ 280g（不含电缆线重量）

结构材料

       隔离膜片：不锈钢 316L           压力接口：不锈钢 316L

       壳      体：不锈钢 316L           电  缆  线：聚乙烯 / 聚氨酯 / 聚氯乙烯/特氟龙

       密 封 件：氢化丁腈橡胶/全氟醚橡胶

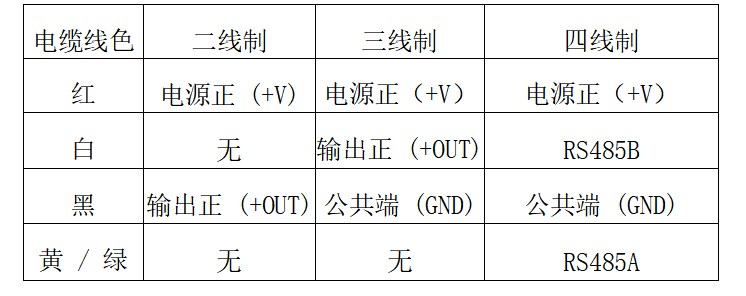

电气连接：

外形结构：（单位为 mm）

                   M20×1.5 外螺纹水线密封：

                  常规导水头：
