KLS41型数字液位变送器

产品特点

·结构小巧、安装方便

·高稳定性、高可靠性、耐震，抗射频干扰

·微型放大器，电压、电流、RS485 信号输出

·传感器须根据工况定做，精准度高

·可选择多种安装方式，方便快捷

产品简介

扩散硅压力变送器选用进口高精度、高稳定性压力敏感芯片。敏感芯片采用

先进的微机械刻蚀加工工艺，通过在硅片上扩散四个高精度电阻，从而形成惠斯通电桥。由于压阻效应， 四个桥臂电阻的阻值发生变化，电桥失衡敏感元件输出一个对应压力变化的电信号。输出的电信号通过放大和非线性矫正电路的补偿，产生与输入压力成线性对应关系的电压、电流、数字等信号。

技术参数

（1）电源：12-30V

（2）输出：RS485

（3）精度：0.5 级

（4）量程范围：0…1~200mH2O

（5）压力类型：表压、绝压

（6）补偿温度：-10℃~70℃

（7）工作温度：-20℃~85℃

（8）介质温度：-20℃~85℃

（9）储存温度：-40℃~125℃

（10）零点输出温度漂移： ±0.3%FS/10℃

（11）满量程输出温度漂移： ±0.3%FS/10℃

（12）过载压力：1~200mH2O（150%FS）

（13）长期稳定性： ±0.2%FS/年

（14）响应时间：  RS485 输出型压力≤100ms（上升到 90％FS）

（15）绝缘电阻：100MΩ/250VDC

（16）防护等级：IP68

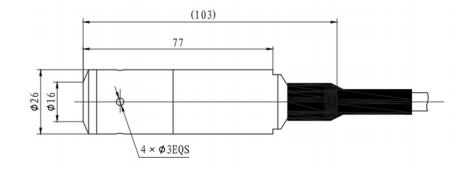

规格尺寸

电气连接

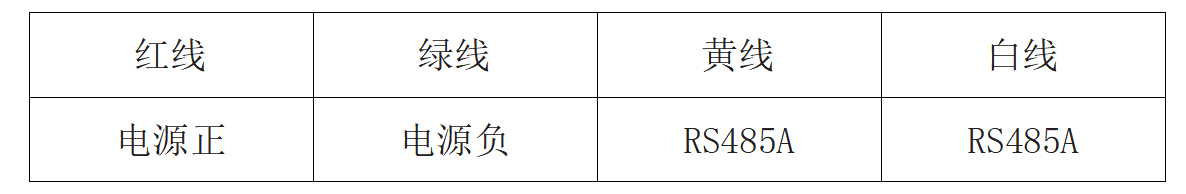

 R485接线定义
