KPS53型压阻式压力变送器

产品特点

   •性能可靠，安全使用方便；

   •具有短路保护和反极性保护

   •可测量表压、绝压和密封参考压力。

产品概述

       KPS53型压阻式压力变送器是我公司研制生产的一种零点和满量程输出可以调校的压阻式压力变送器。它选用高稳定性和高可靠性的压阻式压力传感器和高性能的变送器专用电路，整体性能稳定可靠。广泛适用于石油、化工、电力、水文、地质等行业的流体压力的检测及控制。

性能指标

    •量  程：-0.1…0～0.01…100MPa

    •过  压：1.5倍满量程压力或110MPa(取最小值)

    •压力类型：表压或绝压或密封表压型

    •精  度：±0.5％FS/±0.25％FS/±0.1％FS

    •长期稳定性：最大±0.3%FS/年

    •零点温度系数：0.1%FS/℃(≤100kPa)；0.05%FS/℃(＞100kPa)

    •满度温度系数：0.1%FS/℃(≤100kPa)；0.05%FS/℃(＞100kPa)

    •补偿温度：0～50℃

    •工作温度：-30～80℃/120℃/250℃

    •贮存温度：-40～120℃

    •供电电源：11～28VDC（本安型经安全栅供电）

    •输出信号：0/4～20mADC（二线制）   0/1～5VDC/10V（三线制）    RS485通讯

    •负载电阻：≤（U-11）/0.02Ω（二线制），     ≥10kΩ（三线制）

    •外壳防护：IP65

    •电气连接：接插件或电缆线

结构材料

       压力接口：不锈钢  1Cr18Ni9Ti           密封圈：氟橡胶

       电子壳体：不锈钢1Cr18Ni9Ti        接插件外壳：塑料

       波纹膜片：不锈钢316L                    电缆：Φ7.5mm聚乙烯专用电缆

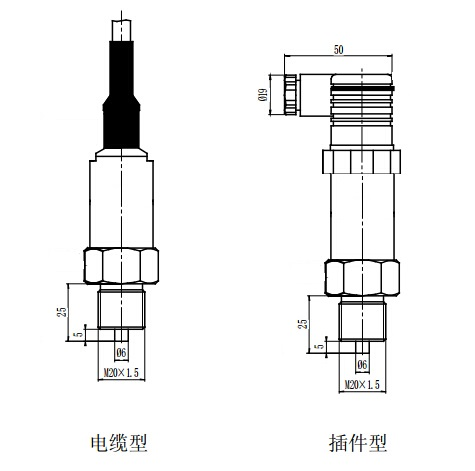

       外形尺寸（单位：mm）

电气连接

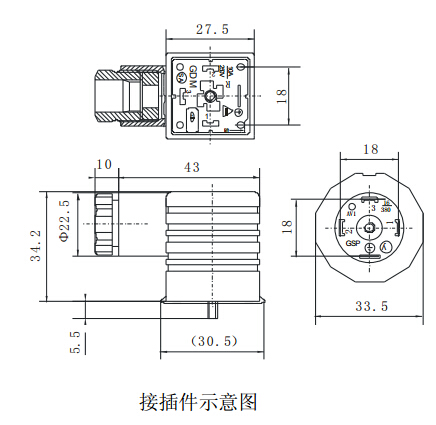

       变送器与外部电路通过DIN43650进口防爆插头座或电缆线进行电气连接。

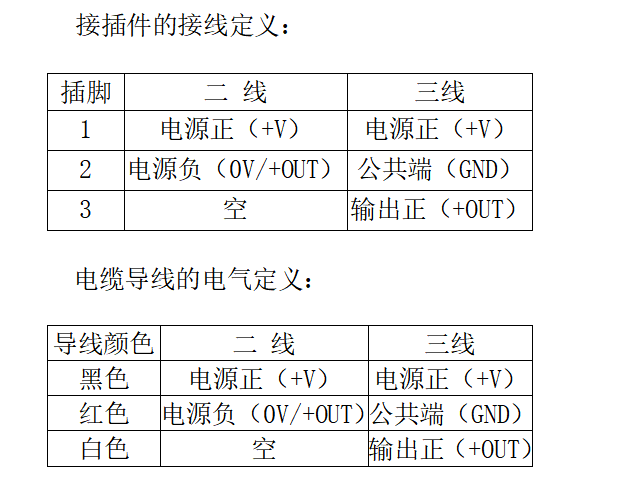

接插件的接线定义：

选型提示

       1、选型时请注意按照我公司选型指导书选出准确的型号。

       2、被测介质要与产品与介质相接触的部分相兼容。

       3、齐平膜型压力变送器的测量范围为0～70kPa…35MPa。

       4、电缆型配套提供1.5m电缆，超过1.5m部分按长度加价。

       5、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
