KPF52 型应变式压力变送器

产品特点

        •适用于液态、气态、不粘结胶体态等介质的压力测量

        •高精度应变测量技术，具有精准测量压力的功能

        •可测量表压、绝压和密封参考压力

        •抗过载能力强，可承受5倍压力，无结构性损坏

        •平膜结构，可测量黏稠介质

产品概述

       KPF52 型应变式压力变送器是我公司研制生产的一种零点和满量程输出可以调校的应变式压力变送器。它选用高稳定性和高可靠性的应变式压力传感器和高性能的变送器专用电路，整体性能稳定可靠。广泛适用于石油、化工、电力、水文、食品、制药、地质等行业的流体压力的检测及控制。

性能指标

       •量         程：0～0.3...150MPa

       •过         压：满量程小于 100MPa 时是 1.5 倍的满量程压力，

                             满量程大于等于 100MPa 时是 1.2 倍的满量程压力

       •压力类型：表压

       •精         度：0.1％FS、0.2％FS、0.25％FS、0.3％FS、0.5％FS、1％FS

       •稳  定  性：≤±0.2％FS

       •零点温度系数：0.1%FS/℃(≤100kPa)、0.05%FS/℃(＞100kPa)

       •满度温度系数：0.1%FS/℃(≤100kPa)、0.05%FS/℃(＞100kPa)

       •补偿温度：-20℃～60℃

       •工作温度：-20℃～70℃

       •贮存温度：密封，环境温度-10～+40℃、相对湿度≤80%（25℃）

       •供电电源：12～32V DC(典型值 24VDC)

       •输出信号：4～20mA（二线制）、0.5～4.5V DC、0～10V DC、0.25～2.5V DC、0～5V DC、

       •RS485、传感器原始信号

结构材料

       •压力接口：不锈钢 1Cr18Ni9Ti        密封圈：氟橡胶

       •电子壳体：不锈钢 1Cr18Ni9Ti        接插件外壳：塑料

       •波纹膜片：不锈钢 316L                  电缆：Φ7.5mm 聚乙烯专用电缆

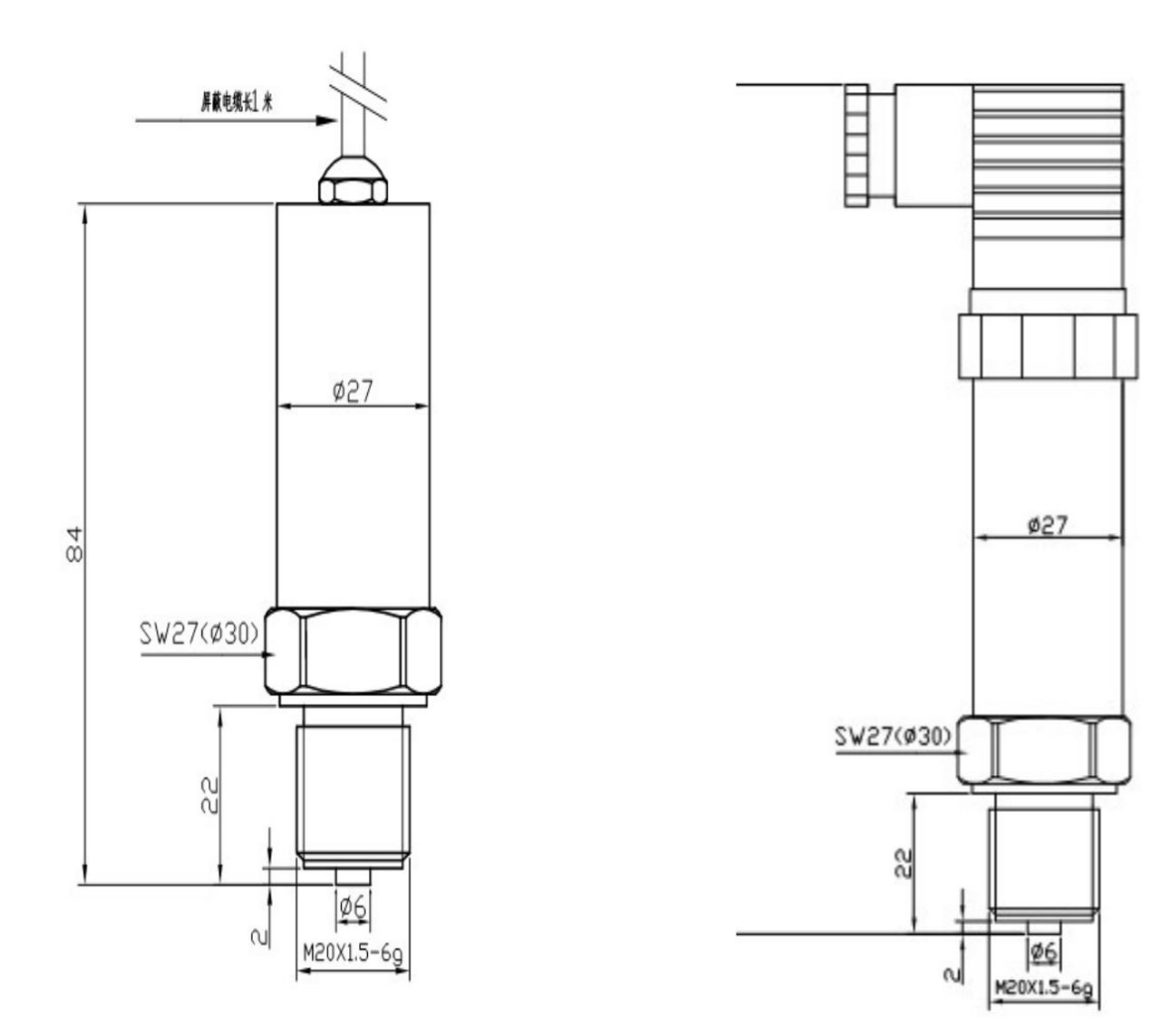

外形尺寸（单位：mm）

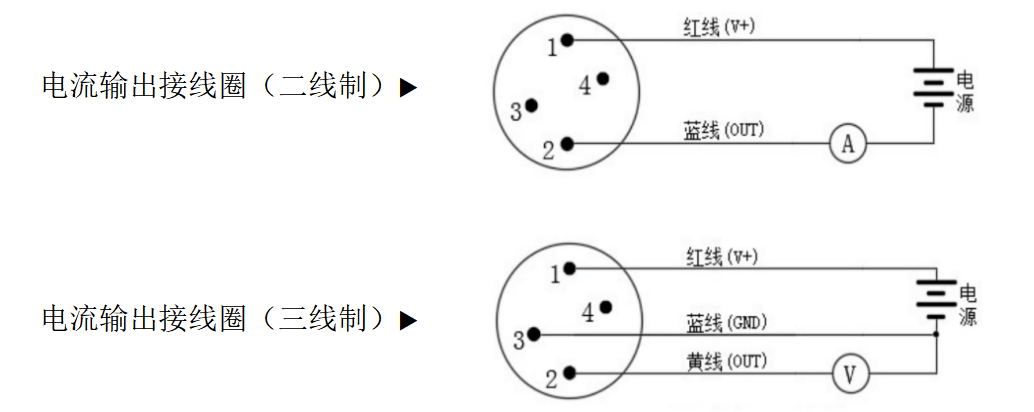

接线定义

       1、赫兹曼接线定义：

       2、有外部引线时:

             电流型：红色线 V+、蓝 OUT        电压型：红色线 V+、蓝 OUT、黑 GND

选型提示

        1、选型时请注意按照我公司选型指导书选出准确的型号。

        2、被测介质要与产品与介质相接触的部分相兼容。

        3、齐平膜型压力变送器的测量范围为 0～70kPa…35MPa。

        4、电缆型配套提供 1.5m 电缆，超过 1.5m 部分按长度加价。

        5、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
