KPS17型数字压力传感器

       该产品是一款适合于高精度压力测量应用的智能数字压力传感器。该产品使用高性能信号处理芯片，高稳定性的介质隔离式扩散硅传感器，采用了高集成度一体化设计，极大提升了产品的可靠性。产品应用了数字化温度补偿、非线性修正技术，实现了补偿维度范围内对压强的高精度测量同时产品内部有高精度温度传感器，可同时实现温度测量。

该产品具有极宽的供电范围，低至3.2V的工作电压，可配合通用嵌入式3.3V系统工作。产品可在低功耗和常规功耗两种模式之间切换。并且产品可作为RS48从机,I2C从机,SPI主/从机模式组网使用。

该产品量程覆盖全部100MPa及以下压力量程，有表压和绝压两种压力类型。结构采用行业通用的直径φ19mm尺寸，材质为不锈钢316L，满足绝大多数应用环境的要求。

该产品是一款多种数字接口的智能压力传感器产品，满足您对数字传感器的不同要求。

产品特性

          3.2V～28V DC宽供电电压

         •测量范围

         100kPa…0kPa～10kPa…100MPa

         •压力精度（补偿温度范围内精度）

         —C级<±0.1%FS , —B级<±0.075%FS, —A级<±0.05%FS, —S级<±0.02%～0.03%FS

          •温度精度

          —<±0.1℃@(0℃~50℃)， —<±0.2℃@(-10℃~60℃)，—<±0.5℃@(-25℃~75℃)

         •数字接口

          —RS485(Modbus RTU协议)，—I2C从机，—SPI从机，—SPI主机

         •功耗

          —待机6.5uA@低功耗Lp(典型值)   —1.7mA@常规功耗Hp(典型值)

         •19mm标准直径的扩散硅隔离式充油传感器

         •低功耗响应时间<300ms

         •常规功耗采集频率20Hz

         •稳定性0.1%FS/年

         •补偿温度范围（-10～70℃),可定制

         •可外部扩展电流电压输出

产品应用

        二次压力仪表, 电力仪表, 石油化工, 燃气 水利,气密性监测, 工业控制和自动化。

工艺与设计

        产品采用高集成度一体化设计，出厂前进行了数字化温度补偿、非线性修正等标定校准技术，实现高精度数字化压力和温度输出。

机械结构：直径19mm，高度15mm。不锈钢316L材质

参数详情

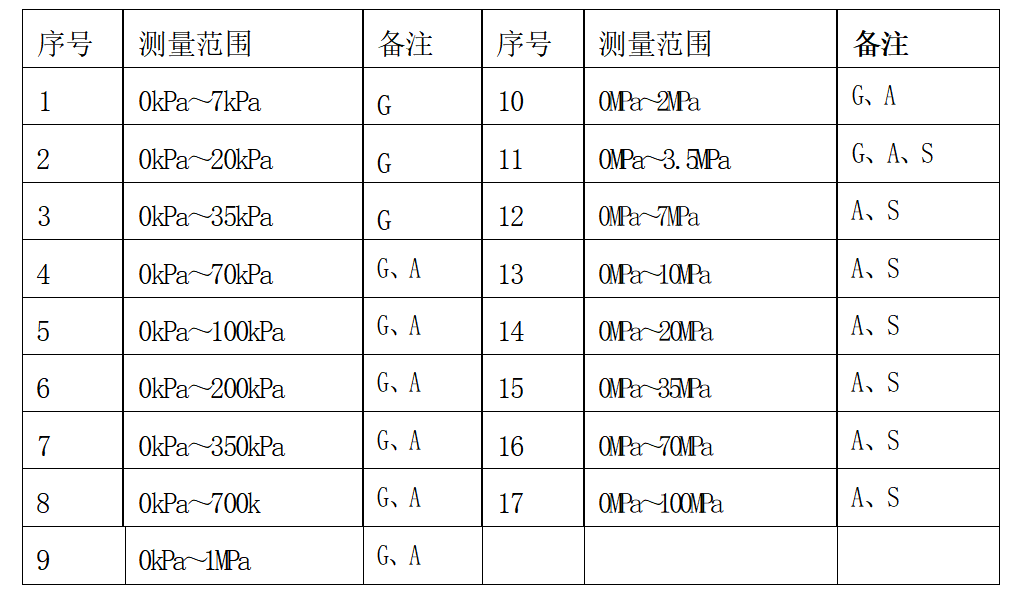

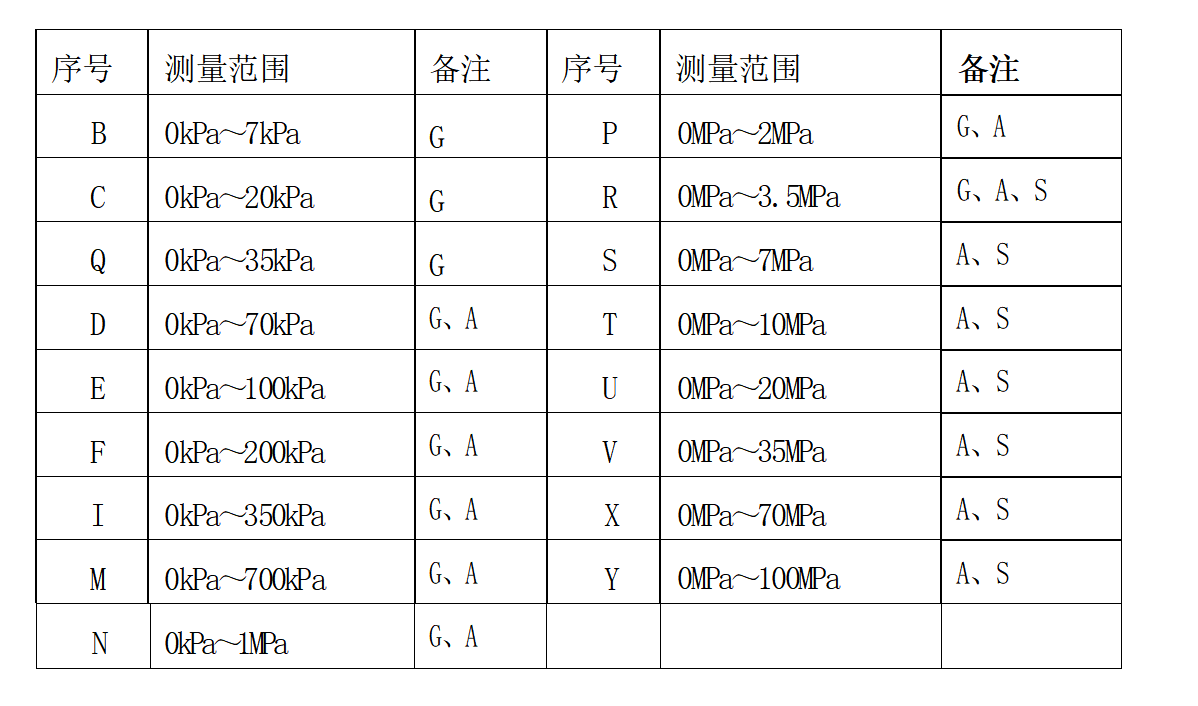

        测量范围：-100kPa…0kPa～7kPa…100Mpa（G-表压型，A-绝压型，S-密封表压型)

       过载：1.5倍满量程压力或110MPa（取最小值）

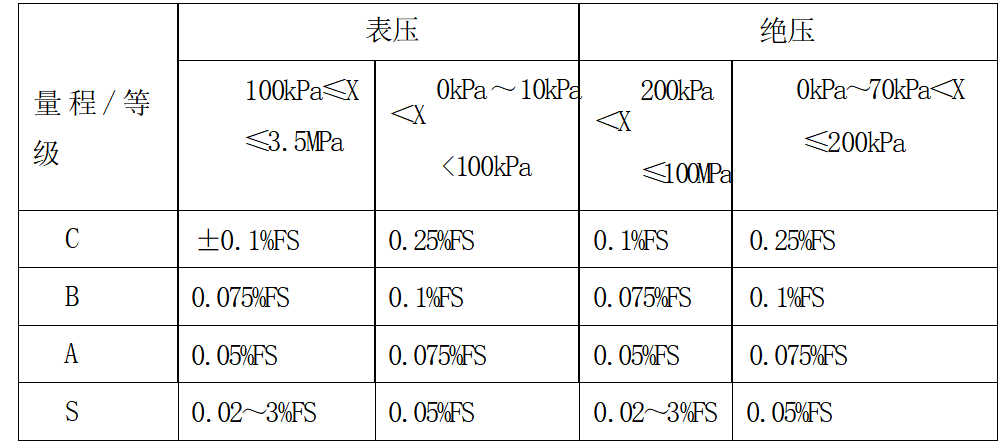

压力精度

        *注：表中精度为补偿温度范围内综合精度。

温度精度

         •<±0.1℃@(0℃~50℃)     <±0.2℃@(-10℃~60℃)   <±0.5℃@(-25℃~75℃)

         •供电电源：3.2V～28V DC

         •功耗：待机6.5uA@低功耗Lp(典型值)，1.7mA@常规功耗Hp(典型值)

         •输出信号：RS485从机(Modbus RTU协议)，I2C从机，SPI主/从机

         •RS485波特率：1200、2400、4800、9600（默认）、19200、38400

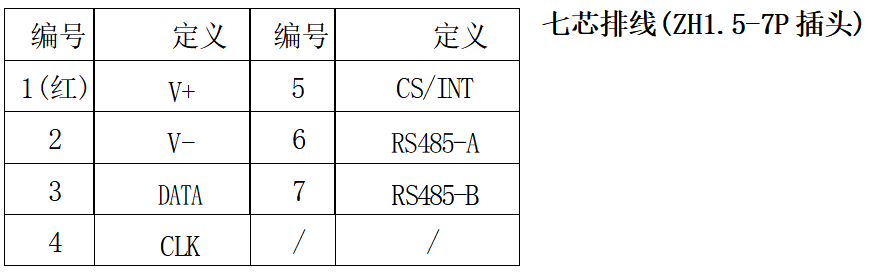

         •电气连接：1.5mm间距七芯插头ZH1.5-7P

         •补偿温度：默认-10℃~70℃,可根据需求定制

        •工作温度：-30℃~80℃

        •贮存温度：-40℃~85℃

        •绝缘电阻：100V@100MΩ

        •长期稳定性：±0.1%FS/年

        •振动：20g，20Hz～2000Hz

        •冲击：20g，11ms

         •防护等级：IP65
